Miniatur Abluftdrosselung 06-G1/4

Drosselrückschlagverschraubung, Kunststoffausführung:

- schwenkbare Miniaturausführung mit Blitzanschluss, G- und metrische Gewinde

- hervorstehende Einstellschraube zur Abluftdrosselung

- präzise und progressive Regulierung des Durchflusses

- die Sicherungskontermutter garantiert die Stabilität der Einstellung

- durch die Schwenkbarkeit äußerst flexibel einsetzbar

- durch die geringen Abmessungen extrem platzsparend montierbar, insbesondere für Zylinder mit kleinem Durchmesser geeignet

Technische Daten:

Max. Betriebsdruck: 10 bar, 1 MPa, 145 psi

Betriebstemperatur: 0 bis 70 °C, 32 bis 158 °F, 273 bis 343 °K

Kontermutter: Messing vernickelt

Gehäuse: Technisches Polymer

Gehäuse2: Messing vernickelt

Dichtungen: NBR

Zahnscheibe: Edelstahl

Einstellspindel: Messing vernickelt

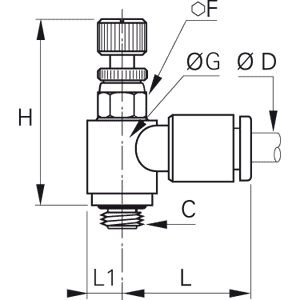

Abmessungen:

ØD (mm): 6

C: G1/4

F (mm): 8

G (mm): 12

Hmin (mm): 30

Hmax (mm): 32.5

L (mm): 19

L1 (mm): 6
