Schottverschraubung G1/4-M20x1.5

Für die Verbindung eines Innen- und eines Außengewindes durch Schottmontage.

Technische Daten:

max. Betriebsdruck 60 bar / 6 MPa / 870 psi

Betriebstemperatur -10 bis 80 °C / 14 bis 176 °F / 263 bis 353 °K

Gehäuse Messing vernickelt (Msv)

Schaltwelle        Messing vernickelt (Msv)

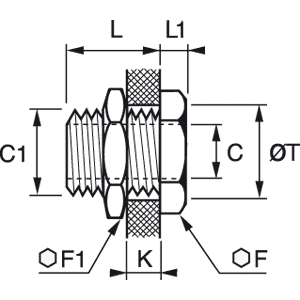

Abmessungen:

C : G1/4

C1: M20x1,5

F (mm): 24

F1 (mm): 27

Kmax (mm): 16

L (mm): 21

L1 (mm): 4

ØT (mm): 20,5
