Abluftdrosselung 08-G1/4

Drosselrückschlagverschraubung, Kunststoffausführung:

- Kompaktausführung mit hervorstehender Einstellschraube zur Abluftdrosselung

- Präzise und progressive Regulierung des Durchflusses

- Die Sicherungskontermutter garantiert die Stabilität der Einstellung

- Diese äußerst kompakten Verschraubungen sind für zahlreiche pneumatische Anwendungen geeignet

Technische Daten:

Max. Betriebsdruck: 10 bar, 1 MPa, 145 psi

Betriebstemperatur: 0 bis 70 °C, 32 bis 158 °F, 273 bis 343 °K

Kontermutter: Messing vernickelt

Gehäuse: Technisches Polymer

Verschraubungsstutzen: Messing vernickelt

Dichtungen: NBR

Zahnscheibe: Edelstahl

Einstellspindel: Messing vernickelt

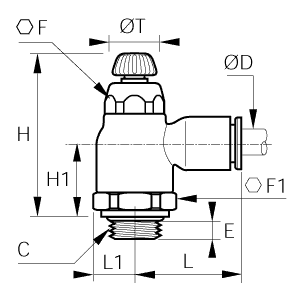

Abmessungen:

ØD (mm): 8

C: G1/4

E (mm): 5.5

F (mm): 14

F1 (mm): 19

H (mm): 41.5

Hmax (mm): 48

H1 (mm): 18.5

L (mm): 28

L1 (mm): 10.5

ØT (mm): 14
