Wellenscheibe für Axial-Nadellager

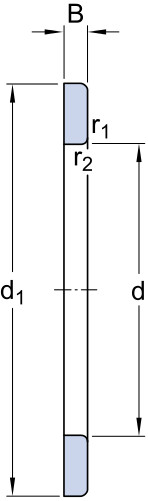

Abmessung:

D: 17 mm

B: 2.75 mm

D1: 30 mm

r1,2: min.0.3 mm

Diese Wellen und Gehäusescheiben sind normalerweise Bestandteile der Axial-Zylinderrollen der Reihe WS 811 und Gehäusescheiben der Reihe GS 811 können ebenfalls mit den Axial-Nadelkränzen kombiniert werden. Ihre Verwendung empfiehlt sich bei hohen Drehzahlen, wenn eine genaue Zentrierung der Lagerscheiben erforderlich ist.

Baureihen:

AXK ..... Axial-Nadelkranz

K 811, K 812 ..... Axial-Zylinderrollenkranz einreihig

K 874 ..... Axial-Zylinderrollenkranz mehrreihig

K 893, K 894 ..... Axial-Zylinderrollenkranz zweireihig

AS ..... Axialscheibe

GS ..... Gehäusescheibe, außenzentriebar

WS ..... Wellenscheibe, innenzentrierbar

LS ..... Laufscheibe

ZS ..... Zwischenscheibe, für zweiseitig wirkende Axiallager-Kombination
