Stützrolle mit Axialführung

Stützrollen mit Axialführung sind selbsthaltende Baueinheiten und für Einbaufälle geeignet, bei denen Axialschübe aufzunehmen sind aber seitliche Anlaufflächen fehlen. Die Axialschübe, infolge von Schräglauf oder Verkippungen, werden durch die Bordringe aufgenommen. Je nach Ausführung der Stützrollen sind die Bordringe aufgepresst (Ausführungen NATR und NATV) oder lose (NUTR, PWTR und NNTR).Die Stützrollen der Baureihe NATR  haben einen käfiggeführten Nadelrollensatz, dagegen ist bei den Stützrollen der Baureihe NATV der Nadelrollensatz vollrollig ausgeführt. Die Außenringe beider Ausführungen werden axial von aufgepressten Bordringen geführt. Die Bordscheibe bildet zusammen mit dem Außenring eine enge Spaltdichtung.

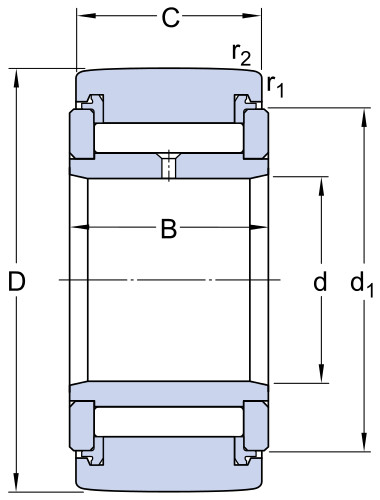

Abmessungen:

D: 72 mm

d: 35 mm

C: 28 mm

B: 29 mm

d1: 58 mm

r1,2 min.: 1.1 mm
