Nadel-Schrägkugellager

SKF Nadel-Schrägkugellager sind eine Kombination aus einem Radial-Nadellager und einem Radial-Schrägkugellager. Die Radialbelastungen werden ausschließlich vom Nadellager und die Axialbelastungen ausschließlich vom Schrägkugellager aufgenommen. Diese besonders niedrig bauenden Wälzlager lassen hohe Drehzahlen zu und können hohe radiale sowie kleinere axiale Belastungen aufnehmen. Bei SKF stehen diese beidseitig offenen Lager in zwei Baureihen zur Verfügung. Dies sind die Lager der:

Reihe NKIA , die Axialbelastungen in einer Richtung aufnehmen können.

Reihe NKIB, die Axialbelastungen in beiden Richtungen aufnehmen können.

Die Lager sind nicht selbsthaltend. Der Einbau des Innenrings kann daher getrennt von Außenring mit Nadelrollen- und Kugelsatz erfolgen. Es ist aber darauf zu achten, dass die Lagerringe nicht mit Ringen anderer Lager vertauscht werden. Die Lager müssen daher, wie angeliefert, zusammen bleiben.

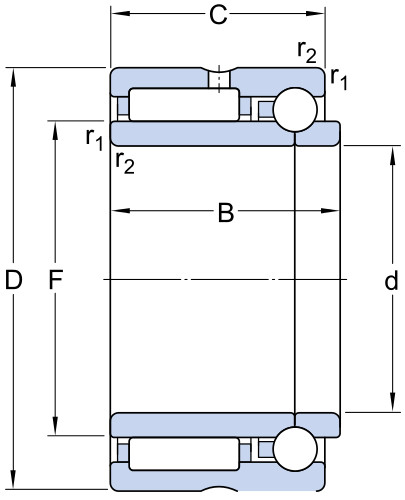

Abmessungen:

d: 12 mm

D: 24 mm

B: 17.5 mm

C: 16 mm

F: 16 mm

r1,2 min.: 0.3 mm
